9. Площадь и компоновка

Для каждой зоны используется формула: Подробное объяснение решения и результатов проекта Robozon.

9.1. Как считается площадь

Для каждой зоны используется формула:

площадь зоны = базовая площадь
              + число единиц оборудования × площадь единицы
              + пиковая очередь × площадь единицы буфера

После суммирования операций добавляются 18% на проходы и 8% на вспомогательные площади. Пиковая очередь берется из DES, поэтому площадь буфера зависит от поведения потока, а не только от ручного норматива.

9.2. Результат

Зона Базовая, м² Оборудование, м² Буфер, м² Всего, м²
Вход КТЯ 450 0 1 451
Депаллетизация 900 0 4 904
Вскрытие КТЯ 1 200 0 21 1 221
Повторное считывание 180 0 1 181
Ручной разбор 220 0 1 221
Сортировка 2 100 5 880 5 7 985
Заклейка 750 0 10 760
Повторное использование КТЯ 520 0 9 529
Картонные отходы 180 0 14 194
Новые КТЯ 180 0 3 183
Сведение КТЯ по рейсам 160 0 2 162
Накопление по рейсам 420 0 183 603
Палетизация 980 0 22 1 002
Буфер отгрузки 420 0 2 422
Отгрузка 960 2 208 22 3 190
Внутриблочный транспорт 600 0 0 600
Проходы 3 349
Вспомогательные площади 1 489
Состав площади

Итог 23 445 м² находится внутри типового ориентира. Основной вклад дает зона сортировки: 5 400 м² занимают 12 линий MX-Vs в выбранном 90-метровом габарите при шаге 5 м, 480 м² — общий накопитель 400 направлений, 2 100 м² — индукция, объединяющие конвейеры, торцевые станции и сервис.

Паспорт MX-Vs подтверждает максимальную длину 90 м и производительность, но не подтверждает проектный шаг 5 м и не является чертежом Ozon. Поэтому эти части честно остаются инженерными допущениями команды, а не «паспортной площадью сортировщика».

9.3. Инженерная план-схема

Расчетный план зон

Контур здания рассчитан по всей площади, а не только по операционным зонам. На плане отдельно показаны 12 линий MX-Vs в двух банках, общий накопитель 400 направлений, шесть проездов, главный маршрут КТЯ, маневровая полоса перед 24 воротами и сервисные помещения. Площади прямоугольников и габариты общего контура заданы в метрах и согласованы с расчётом площади.

Это концептуальная инженерная компоновка, а не рабочий строительный чертёж. Она проверяет, помещаются ли операции, накопители и транспортные коридоры в ориентир площади, но не заменяет проектирование колонн, эвакуационных путей, ограждений оборудования и точных радиусов движения техники.

9.4. 3D-план штатной конфигурации

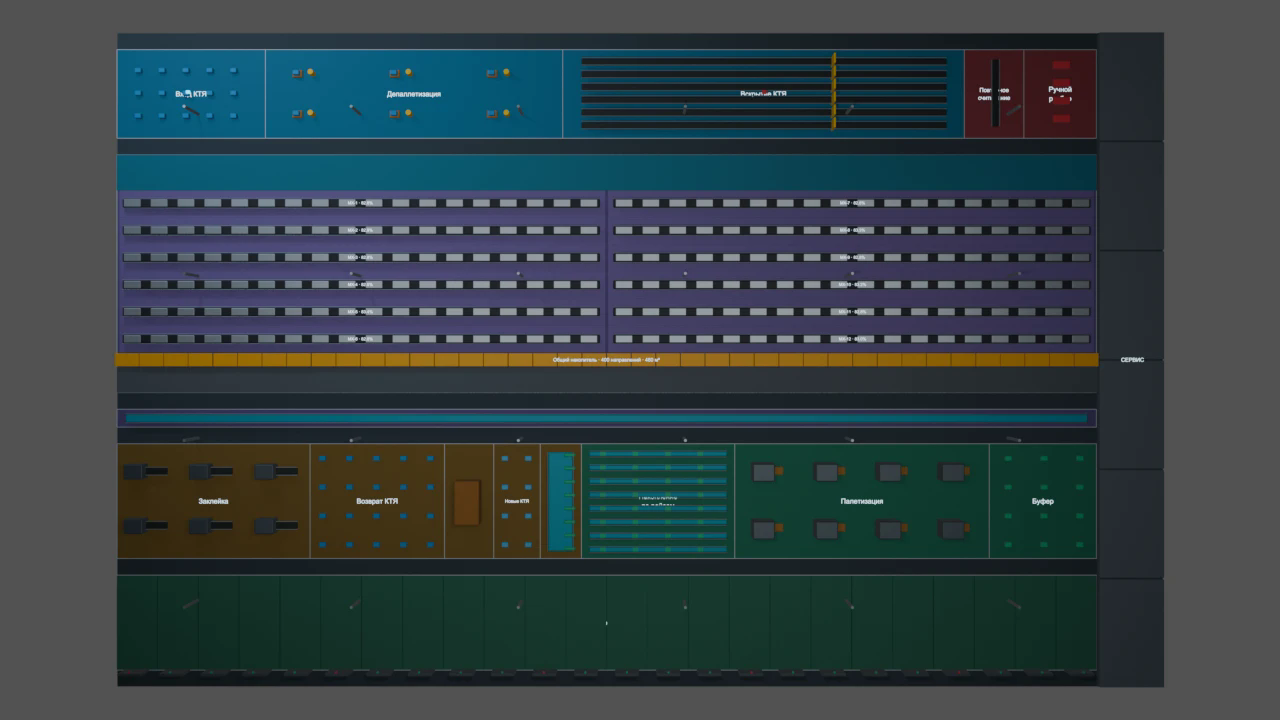

3D-план штатной конфигурации сортировочного центра

Трёхмерный макет строится из тех же координат, что рисунок 9.3, а не рисуется отдельно: перенесены все 16 зон, 6 поперечных проездов, сервисная полоса и 24 ворот. Внутри зоны сортировки показаны две группы по шесть линий, общий накопитель направлений и торцевые станции. Анимированные товары показывают маршрут, но не заменяют расчёт: очереди, загрузка и сквозной выход определяются DES-моделью.

В сцене сохранена та же граница доказательства, что и в расчёте площади: паспортная длина MX-Vs составляет до 90 м, а шаг 5 м, форма накопителя и взаимное расположение узлов являются допущениями команды. Поэтому это концептуальный инженерный макет, а не CAD-модель производителя и не монтажный проект реального центра Ozon.

9.5. Что проверить перед рабочим проектом

Попадание в ориентир площади не означает, что её можно бездумно уменьшать. Перед следующим этапом нужны: паспортная ширина линии и сервисные зазоры, проект объединяющих конвейеров к общему накопителю, пропускная способность точек слияния и безопасные проходы. Сокращение числа линий до 11 уменьшит площадь, но поднимет обычную загрузку до 90,9% и ухудшит устойчивость.
